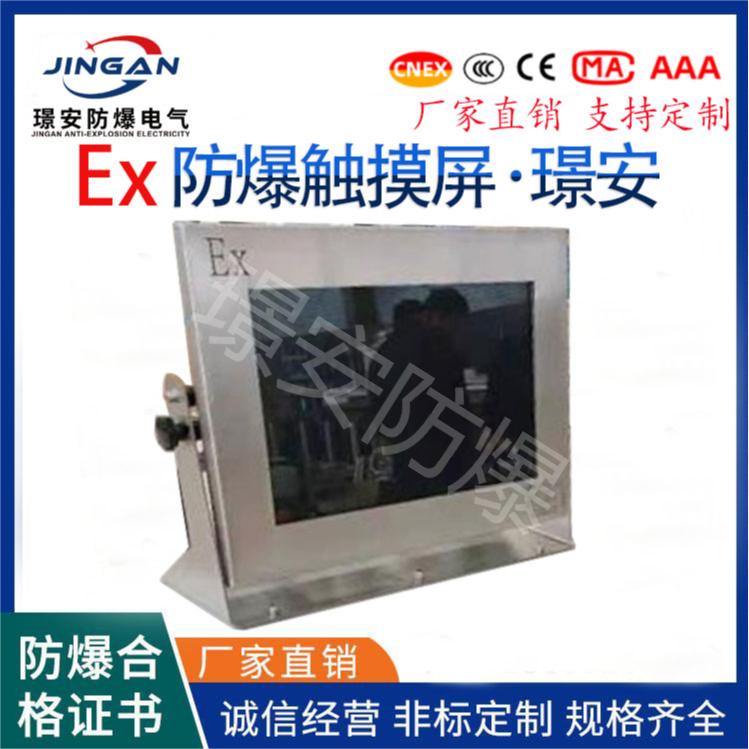

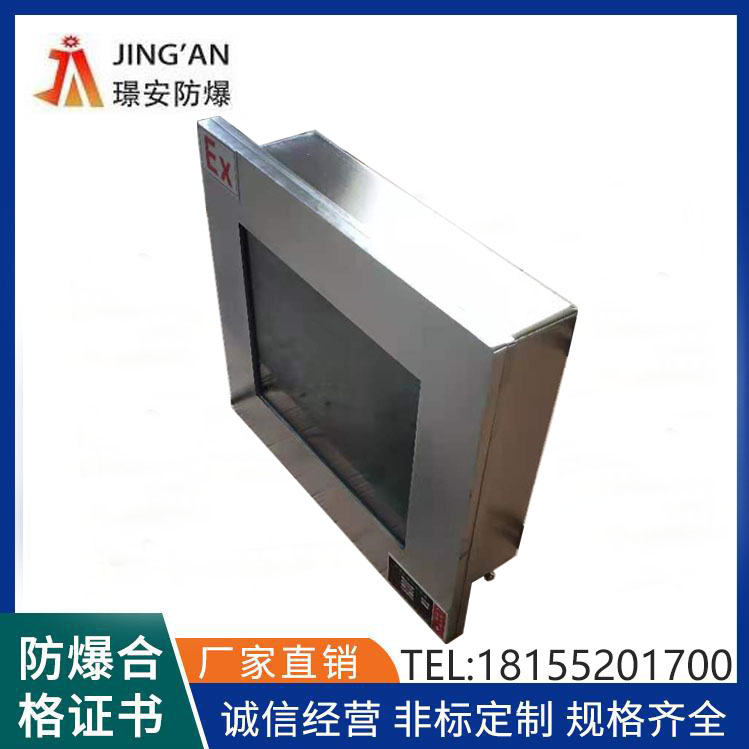

防爆触摸一体机-安徽璟安防爆电气有限公司

发布时间:2020-08-22 22:34:58人气:1950

璟安防爆隔爆兼本安型显示控制器(以下简称防爆显示器)由电源部分、外壳、触摸屏等部分组成。主要连接PLC,用于模拟图组态界面的显示、PLC的远程控制。

显示控制箱执行企业标准GB3836-2010、Q/ZMD058-2013。
1)防爆触摸屏技术参数:
1)输入电压:AC127V;
2)额定功率:60W。
3)以太网光口:
--光信号波长:1310nm;
--发射光功率:-20~-5dBm;
--光灵敏度:-30~20dBm。
4)RS485接口:
--通讯速率:1200,2400,4800,9600可选;
--信号峰峰值:1.0V~5.0V。
5)本安参数:USB口:a)Uo:5.5 VDC, Io:0.3A ;b)Co:20 μF, Lo:1 mH;
485口:a)Uo:5.5 VDC, Io:0.1A ;b)Co:10 μF, Lo:10 mH。
2)防爆触摸屏尺寸、重量:由电源部分、显示屏、外壳等部分组成。
外形尺寸:610mm×270mm×569mm;
重量:108kg。

1比1 - 副本无号码本.jpg

防爆触摸控制终端参数:

产品全称

JA-B

产品型号

JA-B15

JA-B17

JA-B21

防爆等级

Ex d IIb T6 Gb

防护等级

IP65

处理器

酷睿双核2.16GHz根据客户需求定制

工控接口

USB2.0*3、3.0*3、RS485*3、RJ45*2、

内存

4G 1600MHz

硬盘

固态128G SSD

触摸工艺

电容式10点触控

产品外形尺寸

385*315*80

415*354*80

535*365*80

可视尺寸

303*231

341*274

457*287

外壳材质

铝合金6051

电源

DC12V/5A

通讯接口

VGA/网线/BNC/AV/HDMI

分辨率

1024*768

1280*1024

1680*1050

安装方式

壁挂式/立式/手提式

钢化玻璃

6mm

5mm*5mm

工控接口

USB2.0*3、3.0*3、RS485*3、RJ45*2、


井下防爆触摸屏适用范围

1.适用于爆炸性气体环境1区、2区危险场所;

2.适用于IIA、IIB、IIC级爆炸性气体环境;

3.适用于可燃性粉尘环境20区、21区、22区;

4.适用于温度组别为T1—T6的环境;

5.适用于石油石化、化工、酿酒、油漆、纺织、印染、军工设施等爆炸性危险环境;

防爆标志:Ex d IIb T6 Gb/T5/T6、DIP A20 TA,T4/T5/T6;

额定电压:AC220/380V, 非标准电压:12V/24V/36V/127V/660V;

总开关电流:10A—800A;分开关电流:1A—630A;

防护等级:IP54/IP55/IP65;

螺纹规格:DN15-DN100/G1/2-G4寸

引入线规格:直径6mm-80mm;引出线规格:直径6mm-80mm;

引入引出方向:上进上出,下进下出(可按客户要求不受限制)


防爆触摸屏可连接以太网接口、RS485接口两种通讯方式的PLC,通过已经封装在触摸屏内部的通讯链接库读取PLC寄存器的数据。并可进行模拟图的组态界面显示,触摸屏可使用步科、MCGS、维纶等主流品牌。
使用关联的控制键盘可进行触摸屏的鼠标操作,使用方便。


以上参数仅供参考:安徽璟安防爆显示器、防爆触摸屏、防爆工控产品均可定制参数及尺寸,欢迎新老顾客询价!
