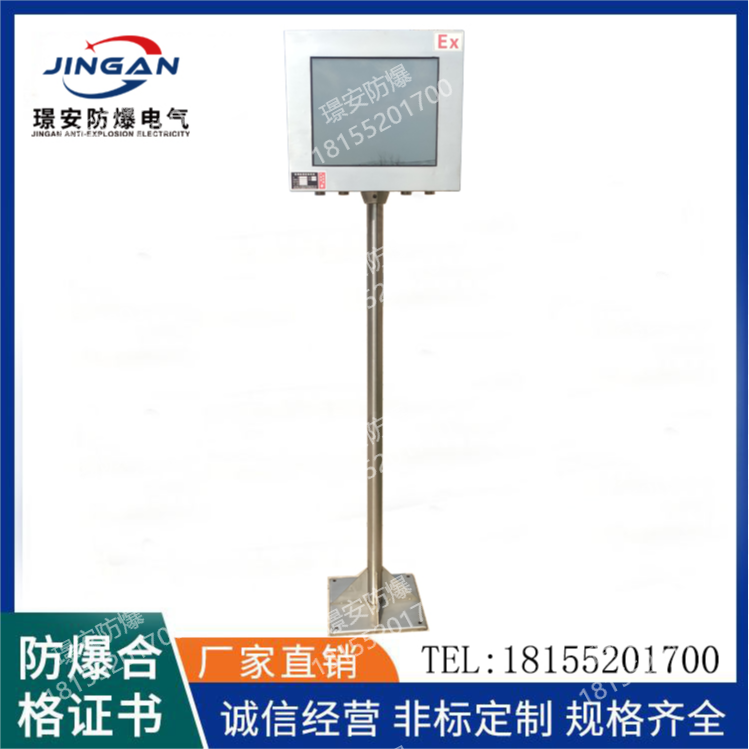

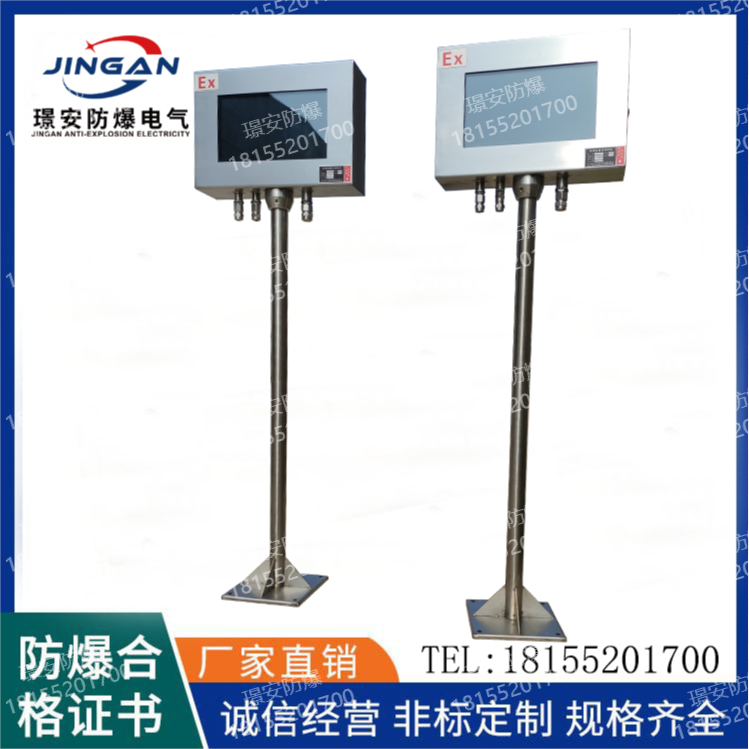

防爆人机界面_防爆触摸屏-璟安防爆

发布时间:2020-08-22 22:20:27人气:2155

防爆型式及防爆标志
防爆型式:矿用本质安全型;
防爆标志:矿用ExibI;工厂用Ex d IIb T6 Gb
使用环境 环境温度:-20~60℃、
相对湿度:96%RH(+25℃时)、
大气压力:80~110kPa在有甲烷、煤尘可燃性混合物的煤矿井下使用。

璟安防爆触摸屏参数 Ui:DC24.5V;Ii:165mA; Ci:0uF; Li:0mH
外形尺寸 212W×146H×35.5Dmm
重量 0.6kg



技术参数:
 1.防爆标志:Ex d IIb T6 Gb
 2.防护等级:IP65
 3.防腐等级:WF1
 4.使用类别:AC-3、AC-4
5.额定电压:220V/380V
 6.额定电流:10A
 7.电缆外径:Phi;12mm------Phi;17mm
 8.进线口螺纹:G1&rdquo
 9.指示灯电压代号:a:AC/DC12-36V
b:AC/DC48-100V
 c:DC220V
d:AC200-380V




显示尺寸10.2寸真彩TFT
分辨率800×480 pixels
有效显示尺寸219.0(W)×131.0(H)mm
显示色彩65536色
亮度300cd/m2
亮度调整软件调整
背光灯LED
背光寿命50000小时以上
2.2操作方式
触摸屏usb电容触摸屏
2.3性能规格
CPUi3 i5 i7
画面存储4G 8G
动态存储64G 128G 256G 512G
配方存储器&;;;;;;RTC支持
2.4通讯接口
串行接口(COM1)RS422/RS485(9针公头)
扩展串口(COM2)RS422/RS485(9针公头)
以太网口有(RJ45)
2.5结构规格
外壳颜色金属色
外壳材料304不锈钢材质
外形尺寸272W×200H×47.5Dmm(以实际定制尺寸稳准)
安装开孔尺寸260W×179Hmm(以实际定制尺寸稳准)




人机界面(Human Machine Interaction,简称HMI),是人与计算机之间传递、交换信息的媒介和对话接口,是计算机系统的重要组成部分。是指人和机器在信息交换和功能上接触或互相影响的领域或称界面所说人机结合面,信息交换,功能接触或互相影响,指人和机器的硬接触和软解除,此结合面不仅包括点线面的直接接触,还包括远距离的信息传递与控制的作用空间。
人机界面可以连接可编程序控制器(PLC)、变频器、直流调速器、仪表等工业控制设备,利用显示屏显示工作状态,内部参数,通过输入单元(如触摸屏、键盘等)输入工作参数或输入操作命令,实现人与机器信息交互的数字设备,由硬件和软件两部分组成。



以上参数仅供参考:安徽璟安防爆显示器、防爆触摸屏、防爆工控产品均可定制参数及尺寸,欢迎新老顾客询价!


关于更多防爆触摸屏产品:

PC端     http://www.ahjafb.com/fbcmp/

手机端    http://m.ahjafb.com/fbcmp/
