本安兼隔爆防爆触摸屏-安徽璟安防爆电气有限公司

发布时间:2020-09-04 13:08:16人气:3575

璟安JA-b系列本安型人机界面(网络型)

支持市面上绝大部分PLC品牌,支持西门子S7-200,S7-1200,S7-300等各系列PLC,可以选配以太网,视频输入,音频输出,可以接USB键盘、鼠标. 请配合本安电源使用

组态编程软件:请电话联系本公司.易学易用,简单方便。

防爆型式及防爆标志
防爆型式:矿用本质安全型;
防爆标志:矿用ExibI;工厂用
ExibllBT4

 延安鹏珅和 陈15寸防爆显示器(1).png

使用环境
环境温度:-20~40℃、

相对湿度:96%RH(+25℃时)、

大气压力:80~110kPa在有甲烷、煤尘爆炸性混合物的环境下使用。

本安参数
Ui:DC12.2V;Ii:1.5A; Ci:0uF; Li:0mH

外形尺寸
272W×200H×47.5Dmm

重量
1kg

技术参数

显示性能

显示尺寸

10.2寸真彩TFT

分辨率

800×480 pixels

有效显示尺寸

219.0(W)×131.0(H)mm

显示色彩

65536色

亮度

300cd/m2

亮度调整

软件调整

背光灯

LED

背光寿命

50000小时以上

2.2操作方式

触摸屏

4线 精密电阻网络(表面硬度4H)

2.3性能规格

CPU

32-bit 400MHz RISC

画面存储

128M FLASH

动态存储

64M DDRAM

配方存储器&;;;;;;RTC

支持

2.4通讯接口

串行接口(COM1)

RS422/RS485(9针公头)

扩展串口(COM2)

RS422/RS485(9针公头)

以太网口

有(RJ45)

2.5结构规格

外壳颜色

黑色

外壳材料

ABS塑料

外形尺寸

272W×200H×47.5Dmm

安装开孔尺寸

260W×179Hmm

外形结构
3.1 外形结构图

COM引脚定义
COM1

COM2


工作原理
人机界面(Human Machine Interaction,简称HMI),是人与计算机之间传递、交换信息的媒介和对话接口,是计算机系统的重要组成部分。是指人和机器在信息交换和功能上接触或互相影响的领域或称界面所说人机结合面,信息交换,功能接触或互相影响,指人和机器的硬接触和软解除,此结合面不仅包括点线面的直接接触,还包括远距离的信息传递与控制的作用空间。
人机界面可以连接可编程序控制器(PLC)、变频器、直流调速器、仪表等工业控制设备,利用显示屏显示工作状态,内部参数,通过输入单元(如触摸屏、键盘等)输入工作参数或输入操作命令,实现人与机器信息交互的数字设备,由硬件和软件两部分组成。


使用注意事项
1 在使用本产品之间首先必须认真阅读产品说明书。
2 确保供给人机界面的电源电压范围正确,以防烧坏内部电路。
3 使用时,必须按硬件使用说明书进行配线。
4 该产品不能单独使用,须装入外壳内使用,使用时须经防爆检验。
5 本产品不得与未经检验的设备相连接,只能与说明书中规定的设备连接使用,与其他设备连接时须经防爆联检。
6 使用时不能改变元件参数。

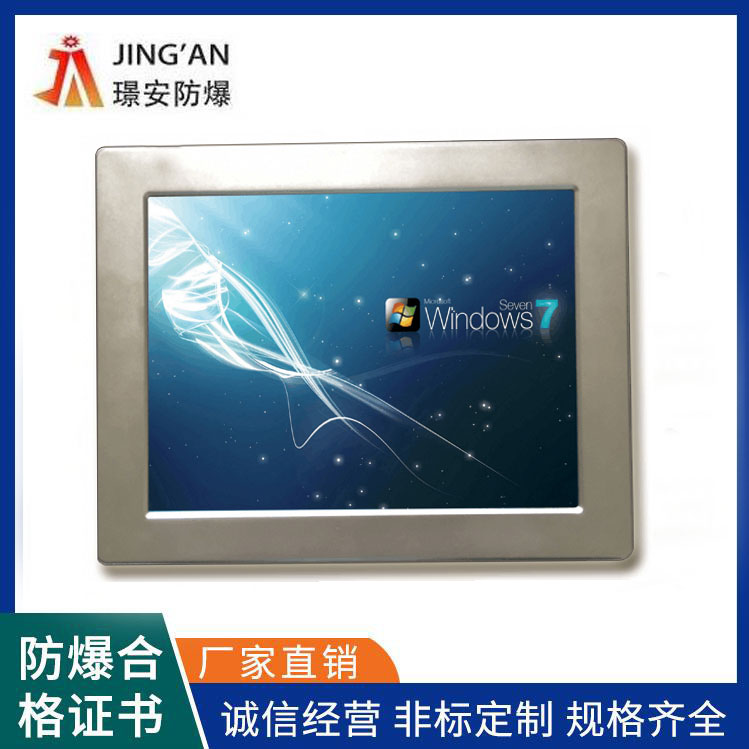

安徽璟安防爆电气有限公司所生产的防爆触摸屏(防爆触摸电脑)分为带Windows系统或者安卓系统的操作电脑,可触摸控制!同时也有连接PLC的可触摸外接设备的防爆触摸屏产品!

用户可根据自己的环境及使用需求进行定制!
